La termografia aplicada a la edificación presenta unas problemas particulares respecto a las instalaciones eléctricas ó industriales:

– Las anomalías térmicas presentan una reducida amplitud térmica, por lo que se requiere el empleo de cámaras con elevada sensibilidad térmica, capaces de distinguir diferencias de temperatura del orden de centésimas de grado centígrado.

– Las distancias de inspección suelen ser elevadas (envolventes de fachada). Los detalles a ver aparecerán muy pequeños en la pantalla. Por ello es imprescindible una elevada resolución de imagen en el campo de la edificación.

– Las mediciones están enormemente influenciadas por las condiciones ambientales.  La experiencia y formación de un termógrafo profesional es muy importante para lograr resultados válidos.

– Las condiciones del edificio son transitorias, no estacionarias. Hay que valorar los efectos de inercia térmica, variaciones de temperaturas, cargas solares,…

Para ilustrar la importancia de la resolución en el campo de la edificación mostramos dos ejemplos de un mismo edificio tomado con 3 resoluciones distintas (120 x 160, 340 x 240, 640 x 480 píxeles IR) (Frir Systems)

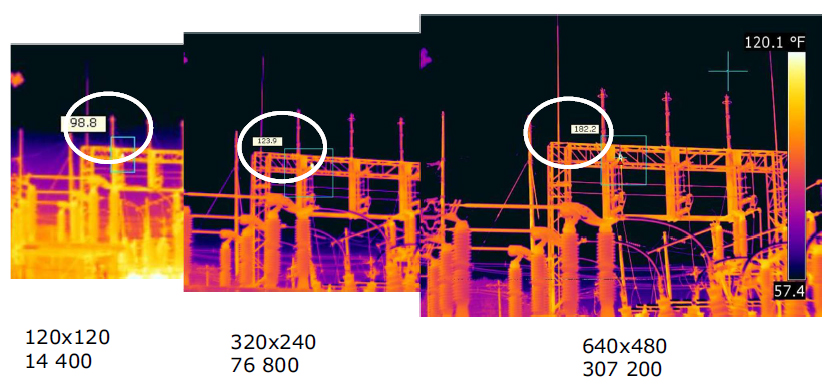

Además, la medida de la temperatura en detalles pequeños pierde mucha precisión con resoluciones bajas, debido a  que un píxel grande también recoge radiación proveniente del entorno. Al promediar la radiación total, la lectura de la temperatura será falsa. En el ejemplo de abajo, la lectura que ofrece cada resolución pasa de 98,8 ºC (120×120), y 123,9 ºC (320×240) al valor más válido de 182,2 ºC (640×480)

Termografia by termagraf.com is licensed under a Creative Commons Reconocimiento-NoComercial-SinObraDerivada 3.0 Unported License.
Creado a partir de la obra en www.termagraf.com.

La inspección termográfica en el estudio de las envolventes de los edificios nos aporta una nueva forma de ver la ciudad, totalmente diferente de la visual.

Queremos iniciar aquí una pequeña serie de imágenes sobre nuestras ciudades vistas desde el infrarrojo.

Museo de las Ciencias

Puerto de Valencia

Crucero en Valencia

Ciudad de las Ciencias

Mercado de Colón

Estación del Norte

Av. de las Cortes

Durante este verano se ha realizado la inspección termográfica de alta resolución de varias plantas fotovoltaicas, con una potencia global de 49 Mw repartidas en varias provincias, como parte del programa de mantenimiento anual de las instalaciones.

Además de la inspección termográfica de los paneles solares para localizar defectos debidos a problemas de soldadura, fisuras, células rotas, ampollas, diodos,.. se han revisado la totalidad de los cuadros eléctricos de las mesas y seguidores, los inversores y contadores, procesando cada imagen visual y termográfica para elaborar la base de datos correspondiente a cada planta, que incluye los datos completos del panel afectado y de las anomalías detectadas. Esta base de datos también incluye las mediciones de curvas I-V de cada string y valoración del rendimiento real.

                                       Potencia total inspeccionada           49 Mw

                                       Paneles inspeccionados                 234 790 módulos

                                       Imágenes procesadas                    18 946 imágenes

                                       Cuadros eléctricos                          2490 cuadros

                                       Mediciones I-V                               12115 curvas

Este obra está bajo una Licencia Creative Commons Atribución-NoComercial-SinDerivadas 3.0 Unported.

Recientemente se celebró en el salón de actos del COAATV (Colegio Oficial de Aparejadores y Arquitectos técnicos de Valencia) una jornada técnica impartida conjuntamente por TermaGraf e Idnais para mostrar las posibilidades de la termografía como herramienta de diagnóstico de eficiencia energética en la edificación, así como para localizar numerosas patologías y defectos constructivos.

En el estudio de las envolventes, los puentes térmicos es uno de los indicadores más importantes del comportamiento energético real del edificio. En ocasiones anteriores hemos incluido ejemplos en edificios de gran consumo, como hospitales. La colección de hoy corresponde a edificios rurales de Castilla León.

Tras el Foro para la Edificación Sostenible que se celebró en el certamen Novabuild, el Instituto Valenciano de Edificación organiza las Jornadas Técnicas » Aplicación del CTE en obras de construcción».

Estas jornadas están organizadas por la Asociación Provincial de Empresas de la Construcción de Castellón (APECC), el Colegio Territorial de Arquitectos de Castellón (CTAC), el Colegio Oficial de Aparejadores, Arquitectos técnicos e Ingenieros de Edificación de Castellón y el Instituto Valenciano de la Edificación (IVE), con el objeto de tratar aquellos aspectos del Código Técnico susceptibles de ser clarificados, y sobre los que prevenir defectos en la obra o futuras patologías.

Se estructuran en 4 bloques teméticos, tal como son tratados en el CTE: salubridad, ruido, energia, diseño y calidad.

TermaGraf participará en el apartado de control de la calidad de  calidad en fase de obra, en la recepción de productos, la ejecución y con las pruebas de servicio, además de otras verificaciones sobre el edificio terminado mediante ensayos acústicos y termografía.

http://www.five.es/component/content/article/425-jornadas-cte-en-obra.html

Uno de los parámetros en los cálculos energéticos de un edificio es el volumen interior de aire, que determinará entre otros el aporte de energia para climatizarlo.

Podemos decir que un edificio intercambia aire con el exterior de dos maneras: con y sin control. Por un lado tenemos la tasa mínima de renovación de aire que indica el Código Técnico de ventilación, para el cual se diseñan las rejillas correspondientes, y por otro  tenemos un volumen que se infiltra por rendijas y fisuras no diseñadas, que, por defectos de ejecución, aportan una importante cantidad de aire no climatizado que altera las condiciones de diseño.

En la parte inferior de un edificio, por el reparto natural de presiones, predominan las infiltraciones, que aportan aire frio (en invierno) y que enfrian el interior calefactado. En la parte superior predominan las exfiltraciones, por donde se escapa el aire que previamente hemos calentado. Todo esto supone una importante ineficiencia energética que hay que considerar en cualquier estudio ó auditoria para lograr un rendimiento efectivo. Se estima que casi la mitad de las pérdidas energéticas de una vivienda tipo corresponde a entradas no controladas de aire.

Aquí estamos hablando de dos conceptos: ventilación y hermeticidad.

Ventilación es la entrada controlada de aire: conocemos su caudal y por tanto es posible conocer los costes energéticos que implica.

Un edificio eficiente ha de ser hermético para que no tenga entradas de aire incontroladas. Su caudal sería desconocido y sus costes energéticos también.

El ensayo blower-door permite conocer el volumen de infiltraciones no deseadas conforme a la norma EN 13829

EL método blower-door se creó en Suecia en 1975, y está plenamente consolidado en Europa y EEUU como ensayo básico de hermeticidad en los edificios. Es uno de los requisitos fundamentales en el estandar Passivehaus.

Se basa en generar una depresión en el edificio con las entradas de aire normales selladas (rejillas, extractores,…) mediante un ventilador calibrado. Se mide el flujo de aire y se forma un gráfico que relaciona el flujo con la presión, para determinar el numero de renovaciones/hora debidas a las infiltraciones.

Por término medio, una vivienda normal tiene un área de infiltraciones equivalente a un cuadrado de 35 cm de lado, suficientemente importante como para desbaratar cualquier cálculo energético.

Mientras se mantiene la diferencia de presiones, es posible localizar estas infiltraciones con la cámara termográfica, viendo los flujos de aire frio entrando en el interior.

En un ensayo básico para controlar la calidad de montaje de carpinterias, tabiqueria seca, conducciones eléctricas,…y también en aquellos recintos cuyo sistema de extinción se realiza mediante agentes gaseosos.

Imágenes Flir Systems

Con el título “Hacia la ciudad de bajo consumo energético”, la celebración de la cuarta edición abierta del Foro para la Edificación Sostenible tuvo lugar los pasados 29 de febrero, 1 y 2 de marzo, como principal actividad paralela de la Feria Novabuild, en Valencia.

Durante los tres días de jornadas, varios expertos nacionales e internacionales debatieron sobre I+D+i en la construcción sostenible, medidas para aumentar la eficiencia consumo energética y energías renovables. Entre las distintas sesiones del Foro participaron más de 600 asistentes.

El viernes se abordó la rehabilitación energética, la inspección y evaluación del estado de conservación de los edificios, la identificación de deficiencias, así como los productos y sistemas de ahorro.

TermaGraf participó en este foro con la ponencia «Control de la eficiencia energética en edificación: termografia y blower-door», en la que se expuso las ventajas de la termografia como herramienta de control y diagnóstico de diferentes patologias y defectos constructivos en la edificación, así como la aplicación del ensayo de estanqueidad al aire de edificios mediante el método blower-door, según la norma EN 13829.

TermaGraf estará presente en la 1ª edición de la feria Novabuild – Valencia

TermaGraf participará activamente en la Feria de la Ecoconstrucción, Rehabilitación y Urbanismo Sostenible, Novabuild.

Con motivo de la 4ª Edición abierta del Foro para la Edificación Sostenible de la Comunitat Valenciana, se realizarán jornadas bajo el título “Hacia la ciudad de bajo consumo energético”  y jornada técnica sobre “Rehabilitación energética”.

El 2 de marzo, TermaGraf impartirá la siguiente ponencia:

CONTROL DE LA EFICIENCIA ENERGÉTICA EN EDIFICACIÓN: TERMOGRAFIA Y BLOWER-DOOR

en la que se expondrán diferentes casos de aplicaciones de la termografia en edificación, envolventes e instalaciones.

Las últimas generaciones no hemos podido vivir el encanto de los antiguos trenes a vapor, que con todas sus limitaciones, contribuyeron al desarrollo del país.
Hoy un grupo de apasionados del tren mantienen encendida el fogón de la caldera para que los más pequeños disfruten de aquella época. Este mes se celebró en el parque ferroviario de Ribarroja la Vaporada, concentración de locomotoras de vapor, con una afluencia de 15 locomotoras que sólo se diferencian de sus hermanas mayores en el tamaño, pues todo el sistema de calderas y transmisión es idéntico al original.
